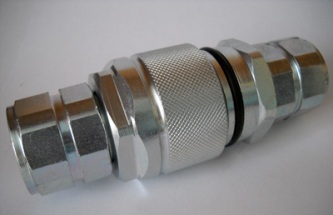

Rychlospojky Šroubovací
.jpg)

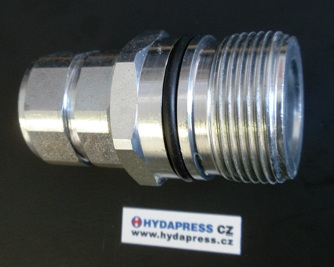

rychlospojka šroubovací RHL

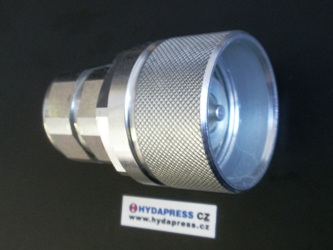

rychlospojka šroubovací RHF
- standardní těsnění NBR, viton pro verzi SS, možno také EPDM
- pracovní teplota :
-20°C až +100°C ( NBR )
-20°C až +200°C ( viton )
-40°C až +150°C ( EPDM )
Pro hydraulické systémy s vysokým mechanickým zatížením.
Rychlospojka šroubovací ZÁSUVKA vnitřní závit BSP
| Značení | Připojovací závit (BSP) | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHL G3/8IR1 | G 3/8 | 24x2 | 1 | 450 |
| RHL G3/8IR2 | G 3/8 | 28x2 | 2 | 325 |
| RHL G3/8IR3 | G 3/8 | 36x2 | 3 | 300 |
| RHL G1/2IR3 | G 1/2 | 36x2 | 3 | 300 |
| RHL G3/4IR3 | G 3/4 | 36x2 | 3 | 300 |
| RHL G3/4IR4 | G 3/4 | 42x2 | 4 | 250 |
| RHL G1 IR5 | G 1 | 48x3 | 5 | 250 |
Rychlospojka šroubovací ZÁSTRČKA vnitřní závit BSP
| Značení | Připojovací závit (BSP) | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHF G3/8IR1 | G 3/8 | 24x2 | 1 | 450 |
| RHF G3/8IR2 | G 3/8 | 28x2 | 2 | 325 |
| RHF G3/8IR3 | G 3/8 | 36x2 | 3 | 300 |
| RHF G1/2IR3 | G 1/2 | 36x2 | 3 | 300 |
| RHF G3/4IR3 | G 3/4 | 36x2 | 3 | 300 |
| RHF G3/4IR4 | G 3/4 | 42x2 | 4 | 250 |
| RHF G1 IR5 | G 1 | 48x3 | 5 | 250 |
Rychlospojka šroubovací ZÁSUVKA vnitřní metrický závit
| Značení | Připojovací závit (metrický) | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHL08IM1 | M14x1,5 | 24x2 | 1 | 450 |
| RHL10IM2 | M16x1,5 | 28x2 | 2 | 325 |
| RHL12IM3 | M18x1,5 | 36x2 | 3 | 300 |
| RHL15IM3 | M22x1,5 | 36x2 | 3 | 300 |
| RHL15IM4 | M22x1,5 | 42x2 | 4 | 250 |
| RHL18IM4 | M26x1,5 | 42x2 | 4 | 250 |
| RHL22IM5 | M30x2 | 48x3 | 5 | 250 |
Rychlospojky šroubovací ZÁSUVKA vnější závit UNF
| Značení | Připojovací závit (UNF) | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHL9/16HJ2 | 9/16'' - 18 | 28x2 | 2 | 450 |
| RHL3/4HJ2 | 3/4'' - 16 | 28x2 | 2 | 450 |
Rychlospojka šroubovací ZÁSTRČKA vnější závit UNF
| Značení | Připojovací závit (UNF) | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHF9/16HJ2 | 9/16'' - 18 | 28x2 | 2 | 450 |
| RHF3/4HJ2 | 3/4'' - 16 | 28x2 | 2 | 450 |
Rychlospojka šroubovací ZÁSUVKA vnější metrický závit - lehká řada
Panelové provedení má označení RHLP .....
| Značení | Připojovací závit metrický lehká řada | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHL01/06L | M12x1,5 | 24x2 | 1 | 315 |
| RHL01/08L | M14x1,5 | 24x2 | 1 | 450 |
| RHL02/08L | M14x1,5 | 28x2 | 2 | 325 |
| RHL03/08L | M14x1,5 | 36x2 | 3 | 300 |
| RHL12/10L | M16x1,5 | 28x2 | 2 | 325 |
| RHL03/10L | M16x1,5 | 36x2 | 3 | 300 |
| RHL03/12L | M18x1,5 | 36x2 | 3 | 300 |
| RHL04/12L | M18x1,5 | 42x2 | 4 | 250 |
| RHL03/15L | M22x1,5 | 36x2 | 3 | 300 |
| RHL03/15L | M22x1,5 | 42x2 | 4 | 250 |
| RHL03/18L | M26x1,5 | 36x2 | 3 | 300 |
| RHL04/18L | M26x1,5 | 42x2 | 4 | 250 |
| RHL05/18L | M26x1,5 | 48x3 | 5 | 250 |
| RHL05/22L | M30x2 | 48x3 | 5 | 250 |
| RHL05/28L | M36x2 | 48x3 | 5 | 250 |
| RHL05/35L | M45x2 | 48x3 | 5 | 250 |
| RHL06/35L | M45x2 | 70x3 | 6 | 160 |
| RHL06/42L | M52x2 | 70x3 | 6 | 160 |
Rychlospojka šroubovací ZÁSTRČKA vnější metrický závit - lehká řada
Panelové provedení má označení RHFP .....
| Značení | Připojovací závit metrický lehká řada | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHF01/06L | M12x1,5 | 24x2 | 1 | 315 |
| RHF01/08L | M14x1,5 | 24x2 | 1 | 450 |
| RHF02/08L | M14x1,5 | 28x2 | 2 | 325 |
| RHF03/08L | M14x1,5 | 36x2 | 3 | 300 |
| RHF02/10L | M16x1,5 | 28x2 | 2 | 325 |
| RHF03/10L | M16x1,5 | 36x2 | 3 | 300 |
| RHF03/12L | M18x1,5 | 36x2 | 3 | 300 |
| RHF04/12L | M18x1,5 | 42x2 | 4 | 250 |
| RHF03/15L | M22x1,5 | 36x2 | 3 | 300 |
| RHF04/15L | M22x1,5 | 42x2 | 4 | 250 |
| RHF03/18L | M26x1,5 | 36x2 | 3 | 300 |
| RHF04/18L | M26x1,5 | 42x2 | 4 | 250 |
| RHF05/18L | M26x1,5 | 48x3 | 5 | 250 |
| RHF05/22L | M30x2 | 48x3 | 5 | 250 |
| RHF05/28L | M36x2 | 48x3 | 5 | 250 |
| RHF05/35L | M45x2 | 48x3 | 5 | 250 |
| RHF06/35L | M45x2 | 70x3 | 6 | 160 |
| RHF06/42L | M52x2 | 70x3 | 6 | 160 |
Rychlospojka šroubovací ZÁSUVKA vnější metrický závit - těžká řada
Panelové provedení má označení RHLP .....
| Značení | Připojovací závit metrický těžká řada | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHL01/08S | M16x1,5 | 24x2 | 1 | 450 |
| RHL01/10S | M18x1,5 | 24x2 | 1 | 450 |
| RHL02/10S | M18x1,5 | 28x2 | 2 | 325 |
| RHL03/10S | M18x1,5 | 36x2 | 3 | 300 |
| RHL02/12S | M20x1,5 | 28x2 | 2 | 325 |
| RHL03/12S | M20x1,5 | 36x2 | 3 | 300 |
| RHL03/14S | M22x1,5 | 36x2 | 3 | 300 |
| RHL04/14S | M22x1,5 | 42x2 | 4 | 250 |
| RHL03/16S | M24x1,5 | 36x2 | 3 | 300 |
| RHL04/16S | M24x1,5 | 42x2 | 4 | 250 |
| RHL03/20S | M30x2 | 36x2 | 3 | 300 |
| RHL04/20S | M30x2 | 42x2 | 4 | 250 |
| RHL05/20S | M30x2 | 48x3 | 5 | 250 |
| RHL05/25S | M36x2 | 48x3 | 5 | 250 |
| RHL05/30S | M42x2 | 48x3 | 5 | 250 |
| RHL06/30S | M42x2 | 70x3 | 6 | 300 |
| RHL06/38S | M52x2 | 70x3 | 6 | 300 |
Rychlospojka šroubovací ZÁSTRČKA vnější metrický závit - těžká řada
Panelové provedení má označení RHFP .....
| Značení | Připojovací závit metrický těžká řada | Závit spojky | Velikost | Pracovní tlak (MPa) |
| RHF01/08S | M16x1,5 | 24x2 | 1 | 450 |
| RHF01/10S | M18x1,5 | 24x2 | 1 | 450 |
| RHF02/10S | M18x1,5 | 28x2 | 2 | 325 |
| RHF03/10S | M18x1,5 | 36x2 | 3 | 300 |
| RHF02/12S | M20x1,5 | 28x2 | 2 | 325 |
| RHF03/12S | M20x1,5 | 36x2 | 3 | 300 |
| RHF03/14S | M22x1,5 | 36x2 | 3 | 300 |
| RHF04/14S | M22x1,5 | 42x2 | 4 | 250 |
| RHF03/16S | M24x1,5 | 36x2 | 3 | 300 |
| RHF04/16S | M24x1,5 | 42x2 | 4 | 250 |
| RHF03/20S | M30x2 | 36x2 | 3 | 300 |
| RHF04/20S | M30x2 | 42x2 | 4 | 250 |
| RHF05/20S | M30x2 | 48x3 | 5 | 250 |
| RHF05/25S | M36x2 | 48x3 | 5 | 250 |
| RHF05/30S | M42x2 | 48x3 | 5 | 250 |
| RHF06/30S | M42x2 | 70x3 | 6 | 300 |
| RHF06/38S | M52x2 | 70x3 | 6 | 300 |
