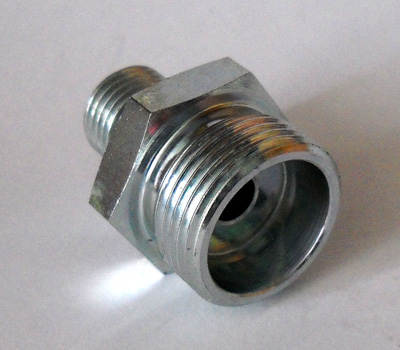

Označení | Typová řada | Provozní tlak v barech | Ø d1 (mm) |
F1 | F2 | L (mm) |
S (mm) |
---|---|---|---|---|---|---|---|
HR 04 LLR 1/8 | LL | PN 100 | 4 | G 1/8" -28 | M 8 x 1 | 21,5 | 14 |
HR 06 LLR 1/8 | LL | PN 100 | 6 | G 1/8" -28 | M 10 x 1 | 21,5 | 14 |
HR 08 LLR 1/8 | LL | PN 100 | 8 | G 1/8" -28 | M 12x1 | 22,5 | 14 |
HR 06 LR 1/8 | L | PN 400 | 6 | G 1/8" -28 | M 12 x 1,5 | 23,5 | 14 |
HR 06 LR 1/4 | L | PN 400 | 6 | G 1/4" -19 | M 12 x 1,5 | 29,0 | 19 |
HR 06 LR 3/8 | L | PN 400 | 6 | G 3/8" -19 | M 12 x1,5 | 30,5 | 22 |
HR 08 LR 1/8 | L | PN 400 | 8 | G 1/8" -28 | M 14 x 1,5 | 24,5 | 14 |
HR 08 LR 1/4 | L | PN 400 | 8 | G 1/4" -19 | M 14 x 1,5 | 32 | 19 |
HR 08 LR 3/8 | L | PN 400 | 8 | G 3/8" -19 | M 14 x 1,5 | 30,5 | 22 |
HR 08 LR 1/2 | L | PN 400 | 8 | G 1/2" -14 | M 14 x 1,5 | 33,0 | 27 |
HR 08 LR 3/4 | L | PN 400 | 8 | G 3/4" -14 | M 14 x 1,5 | 36 | 32 |
HR 10 LR 1/4 | L | PN 400 | 10 | G 1/4" -19 | M 16 x 1,5 | 30,0 | 19 |
HR 10 LR 3/8 | L | PN 400 | 10 | G 3/8" -19 | M 16 x 1,5 | 31,5 | 22 |
HR 10 LR 1/2 | L | PN 400 | 10 | G 1/2" -14 | M 16 x 1,5 | 34,0 | 27 |
HR 12 LR 1/4 | L | PN 400 | 12 | G 1/4" -19 | M 18 x 1,5 | 31,0 | 22 |
HR 12 LR 3/8 | L | PN 400 | 12 | G 3/8" -19 | M 18 x 1,5 | 31,5 | 22 |
HR 12 LR 1/2 | L | PN 400 | 12 | G 1/2" -14 | M 18 x 1,5 | 34,0 | 27 |
HR 12 LR 3/4 | L | PN 160 | 12 | G 3/4" -14 | M 18 x 1,5 | 37,0 | 32 |
HR 15 LR 3/8 | L | PN 315 | 15 | G 3/8" -19 | M 22 x 1,5 | 32,5 | 27 |
HR 15 LR 1/2 | L | PN 315 | 15 | G 1/2" -14 | M 22 x 1,5 | 35,0 | 27 |
HR 15 LR 3/4 | L | PN 160 | 15 | G 3/4" -14 | M 22 x 1,5 | 38,0 | 32 |
HR 18 LR 3/8 | L | PN 315 | 18 | G 3/8" -19 | M 26 x 1,5 | 33,5 | 27 |
HR 18 LR 1/2 | L | PN 315 | 18 | G 1/2" -14 | M 26 x 1,5 | 36,0 | 27 |
HR 18 LR 3/4 | L | PN 160 | 18 | G 3/4" -14 | M 26 x 1,5 | 38,0 | 32 |
HR 22 LR 1/2 | L | PN 160 | 22 | G 1/2" -14 | M 30 x 2 | 38,0 | 32 |
HR 22 LR 3/4 | L | PN 160 | 22 | G 3/4" -14 | M 30 x 2 | 40,0 | 32 |
HR 22 LR 1 | L | PN 160 | 22 | G 1" -11 | M 30 x 2 | 43,0 | 41 |
HR 28 LR 3/4 | L | PN 160 | 28 | G 3/4" -14 | M 36 x 2 | 41,0 | 41 |
HR 28 LR 1 | L | PN 160 | 28 | G 1" -11 | M 36 x 2 | 43,0 | 41 |
HR 28 LR 1 1/4 | L | PN 160 | 28 | G 1.1/4" -11 | M 36 x 2 | 46,0 | 50 |
HR 35 LR 1 | L | PN 160 | 35 | G 1" -11 | M 45 x 2 | 46,0 | 46 |
HR 35 LR 1 1/4 | L | PN 160 | 35 | G 1.1/4" -11 | M 45 x 2 | 48,0 | 50 |
HR 42 LR 1 1/4 | L | PN 160 | 42 | G 1.1/4" -11 | M 52 x 2 | 50,0 | 55 |
HR 42 LR 1 1/2 | L | PN 160 | 42 | G 1.1/2" -11 | M 52 x 2 | 52,0 | 55 |
HR 06 SR 1/4 | S | PN 630 | 6 | G 1/4" -19 | M 14 x 1,5 | 32,0 | 19 |
HR 06 SR 1/2 | S | PN 630 | 6 | G 1/2" -14 | M 14 x 1,5 | 39,0 | 27 |
HR 08 SR 1/4 | S | PN 630 | 8 | G 1/4" -19 | M 16 x 1,5 | 34,0 | 19 |
HR 08 SR 3/8 | S | PN 630 | 8 | G 3/8" -19 | M 16 x 1,5 | 34,5 | 22 |
HR 10 SR 1/4 | S | PN 630 | 10 | G 1/4" -19 | M 18 x 1,5 | 34,0 | 19 |
HR 10 SR 3/8 | S | PN 630 | 10 | G 3/8" -19 | M 18 x 1,5 | 34,5 | 22 |
HR 10 SR 1/2 | S | PN 630 | 10 | G 1/2" -14 | M 18 x 1,5 | 39,0 | 27 |
HR 12 SR 1/4 | S | PN 630 | 12 | G 1/4" -19 | M 20 x 1,5 | 36,0 | 22 |
HR 12 SR 3/8 | S | PN 630 | 12 | G 3/8" -19 | M 20 x 1,5 | 36,5 | 22 |
HR 12 SR 1/2 | S | PN 630 | 12 | G 1/2" -14 | M 20 x 1,5 | 39,0 | 27 |
HR 14 SR 3/8 | S | PN 630 | 14 | G 3/8" -19 | M 22 x 1,5 | 38,5 | 24 |
HR 14 SR 1/2 | S | PN 630 | 14 | G 1/2" -14 | M 22 x 1,5 | 41,0 | 27 |
HR 14 SR 3/4 | S | PN 630 | 14 | G 3/4" -14 | M 22 x 1,5 | 45,0 | 32 |
HR 16 SR 3/8 | S | PN 400 | 16 | G 3/8" -19 | M 24 x 1,5 | 38,5 | 27 |
HR 16 SR 1/2 | S | PN 400 | 16 | G 1/2" -14 | M 24 x 1,5 | 41,0 | 27 |
HR 16 SR 3/4 | S | PN 400 | 16 | G 3/4" -14 | M 24 x 1,5 | 45,0 | 32 |
HR 20 SR 1/2 | S | PN 400 | 20 | G 1/2" -14 | M 30 x 2 | 45,0 | 32 |
HR 20 SR 3/4 | S | PN 400 | 20 | G 3/4" -14 | M 30 x 2 | 47,0 | 32 |
HR 20 SR 1 | S | PN 400 | 20 | G 1" -11 | M 30 x 2 | 51,0 | 41 |
HR 25 SR 1/2 | S | PN 400 | 25 | G 1/2" -14 | M 36 x 2 | 49,0 | 41 |
HR 25 SR 3/4 | S | PN 400 | 25 | G 3/4" -14 | M 36 x 2 | 51,0 | 41 |
HR 25 SR 1 | S | PN 400 | 25 | G 1" -11 | M 36 x 2 | 53,0 | 41 |
HR 30 SR 1 | S | PN 400 | 30 | G 1" -11 | M 42 x 2 | 55,0 | 46 |
HR 30 SR 1.1/4 | S | PN 400 | 30 | G 1.1/4" -11 | M 42 x 2 | 57,0 | 50 |
HR 38 SR 1.1/4 | S | PN 315 | 38 | G 1.1/4" -11 | M 52 x 2 | 62,0 | 55 |
HR 38 SR 1.1/2 | S | PN 315 | 38 | G 1.1/2" -11 | M 52 x 2 | 64,0 | 55 |
typová řada: LL = velmi lehká L = lehká S = robustní PN = nominální tlak
