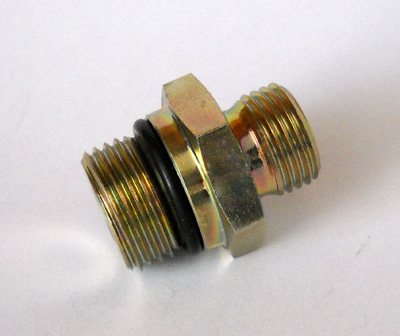

Označení | Typová řada | Provozní tlak v barech | Ø d1 (mm) | F1 | L (mm) | S |
---|---|---|---|---|---|---|
HR 06 LU 7/16 | L | PN 315 | 6 | 7/16" -20 UNF | 26,0 | 17 |
HR 06 LU 1/2 | L | PN 315 | 6 | 1/2" -20 UNF | 26,0 | 17 |
HR 06 LU 9/16 | L | PN 315 | 6 | 9/16" -18 UNF | 28,0 | 19 |
HR 08 LU 7/16 | L | PN 315 | 8 | 7/16" -20 UNF | 29,0 | 17 |
HR 08 LU 1/2 | L | PN 315 | 8 | 1/2" -20 UNF | 29,0 | 17 |
HR 08 LU 9/16 | L | PN 315 | 8 | 9/16" -18 UNF | 30,0 | 19 |
HR 10 LU 7/16 | L | PN 315 | 10 | 7/16" -20 UNF | 30,0 | 17 |
HR 10 LU 9/16 | L | PN 315 | 10 | 9/16" -18 UNF | 31,0 | 19 |
HR 10 LU 3/4 | L | PN 315 | 10 | 3/4" -16 UNF | 33,0 | 24 |
HR 12 LU 9/16 | L | PN 315 | 12 | 9/16" -18 UNF | 29,0 | 19 |
HR 12 LU 3/4 | L | PN 315 | 12 | 3/4" -16 UNF | 31,0 | 24 |
HR 12 LU 7/8 | L | PN 315 | 12 | 7/8" -14 UNF | 34,0 | 27 |
HR 15 LU 9/16 | L | PN 315 | 15 | 9/16" -18 UNF | 31,0 | 24 |
HR 15 LU 3/4 | L | PN 315 | 15 | 3/4" -16 UNF | 32,0 | 24 |
HR 15 LU 7/8 | L | PN 315 | 15 | 7/8" -14 UNF | 35,5 | 27 |
HR 18 LU 3/4 | L | PN 315 | 18 | 3/4" -16 UNF | 33,0 | 27 |
HR 18 LU 7/8 | L | PN 315 | 18 | 7/8" -14 UNF | 34,7 | 27 |
HR 18 LU 1 1/16 | L | PN 315 | 18 | 1.1/16" -12 UN | 37,0 | 32 |
HR 22 LU 7/8 | L | PN 160 | 22 | 7/8" -14 UNF | 37,0 | 32 |
HR 22 LU 1 1/16 | L | PN 160 | 22 | 1.1/16" -12 UN | 39,0 | 32 |
HR 22 LU 1 5/16 | L | PN 160 | 22 | 1.5/16" -12 UN | 40,0 | 41 |
HR 28 LU 7/8 | L | PN 160 | 28 | 7/8" -14 UNF | 40,0 | 41 |
HR 28 LU 1 1/16 | L | PN 160 | 28 | 1.1/16" -12 UN | 40,0 | 41 |
HR 28 LU 1 5/16 | L | PN 160 | 28 | 1.5/16" -12 UN | 40,0 | 41 |
HR 35 LU 1 5/16 | L | PN 160 | 35 | 1.5/16" -12 UN | 43,0 | 46 |
HR 35 LU 1 5/8 | L | PN 160 | 35 | 1.5/8" -12 UN | 43,0 | 50 |
HR 35 LU 1 5/8 | L | PN 160 | 35 | 1.5/8" -12 UN | 45,0 | 55 |
HR 42 LU 1 7/8 | L | PN 160 | 42 | 1.7/8" -12 UN | 45,0 | 60 |
HR 06 SU 7/16 | S | PN 630 | 6 | 7/16" -20 UNF | 31,0 | 17 |
HR 08 SU 7/16 | S | PN 630 | 8 | 7/16" -20 UNF | 31,0 | 17 |
HR 08 SU 1/2 | S | PN 630 | 8 | 1/2" -20 UNF | 31,0 | 19 |
HR 08 SU 9/16 | S | PN 630 | 8 | 9/16" -18 UNF | 32,0 | 19 |
HR 10 SU 9/16 | S | PN 630 | 10 | 9/16" -18 UNF | 32,0 | 19 |
HR 10 SU 3/4 | S | PN 630 | 10 | 3/4" -16 UNF | 33,0 | 24 |
HR 12 SU 9/16 | S | PN 630 | 12 | 9/16" -18 UNF | 32,0 | 22 |
HR 12 SU 3/4 | S | PN 630 | 12 | 3/4" -16 UNF | 36,0 | 24 |
HR 12 SU 7/8 | S | PN 630 | 12 | 7/8" -14 UNF | 38,0 | 27 |
HR 14 SU 3/4 | S | PN 630 | 14 | 3/4" -16 UNF | 35,0 | 24 |
HR 16 SU 3/4 | S | PN 400 | 16 | 3/4" -16 UNF | 35,0 | 24 |
HR 16 SU 7/8 | S | PN 400 | 16 | 7/8" -14 UNF | 40,0 | 27 |
HR 16 SU 1 1/16 | S | PN 400 | 16 | 1.1/16" -12 UN | 44,0 | 32 |
HR 20 SU 3/4 | S | PN 400 | 20 | 3/4" -16 UNF | 42,0 | 32 |
HR 20 SU 7/8 | S | PN 400 | 20 | 7/8" -14 UNF | 44,0 | 32 |
HR 20 SU 1 1/16 | S | PN 400 | 20 | 1.1/16" -12 UN | 46,0 | 32 |
HR 25 SU 1 1/16 | S | PN 400 | 25 | 1.1/16" -12 UN | 50,0 | 41 |
HR 25 SU 1 5/16 | S | PN 400 | 25 | 1.5/16" -12 UN | 50,0 | 41 |
HR 30SU 1 5/16 | S | PN 400 | 30 | 1.5/16" -12 UN | 52,0 | 46 |
HR 30SU 1 5/8 | S | PN 400 | 30 | 1.5/8" -12 UN | 52,0 | 50 |
HR 38SU 1 5/8 | S | PN 315 | 38 | 1.5/8" -12 UN | 57,0 | 55 |
HR 38SU 1 7/8 | S | PN 315 | 38 | 1.7/8" -12 UN | 57,0 | 60 |
typová řada:
LL = velmi lehká L = lehká S = robustní – PN = nominální tlak PB = max. provozní tlak – Ø d2 = vnější průměr trubky
